气体分析等离子发射气相色谱法GB/T 37182-2018
作者： 日期：2024-08-21 16:15:19 点击数：
-PED等离子发射气相色谱仪配置的等离子发射检测器（PED）是一种应用于气相色谱仪的一种新型检测器，是一个灵敏度的通用型检测器，其内部有一个设计独特的，加载高频高压电场的石英腔体。当气体样品通过石英腔体时被高压发生器电离，产生一种叫做场致发光的荧光现象并发射出特征谱线，发射谱线随着载气中不同物质而发生变化，用这种光发射技术来对样品进行定量分析。
检测器产生的光信号被光学系统检测到，光学系统包括滤光片和光电二极管，滤光片会根据波长选择性地滤出光信号，并通过光电二极管转化为电信号，经信号电压发大器将信号放大到分析所需的程度。

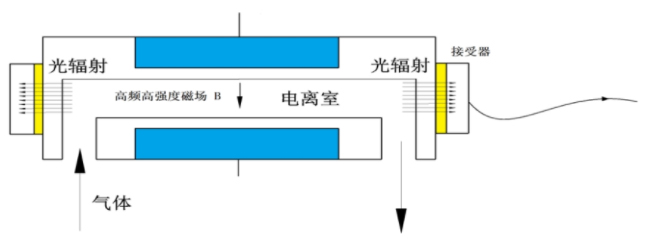

检测器构造图

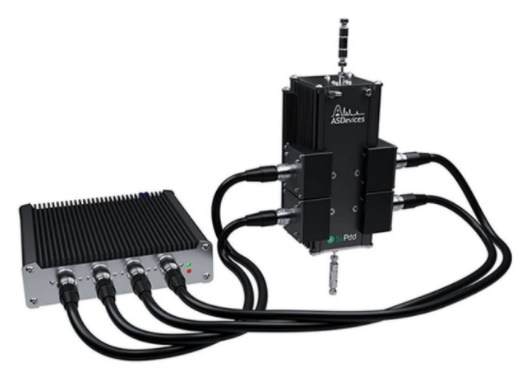

可扩展的增强等离子体放电检测器是气相色谱应用开发的一个量子式跳跃。用这个扩展平台可以针对目标应用的简单或复杂程度来选择所需要的模块和检测方式（发散，示踪，能量平衡），从而配置一个定制化，低成本的检测器解决方案。
SePdd由光波长测量模块、增强等离子体放电发生器模块、数字信号处理器（DSP）组成。
电离室材料为石英小池，在石英小池两端加上高频、高强的电磁场，载气携带着经色谱柱分离的组份进入石英池，在高压、高强的电磁场的作用下，载气及组份一起被电离，形成等离子体。
不同的组份在等离子体中会发出不同波长的光辐射，经过滤光和光电转化得到色谱信号，信号与气体标准物质组份的含量成正比。
2.检测器原理
当气体通过高频高强度电磁场时，气体被击穿放电。放电产生电子和离子，在电场作用下，电子从电场中获取能量，通过和周围原子分子碰撞，产生能量传递，使之激发电离产生电子雪崩。雪崩中部分高能电子通过导电通道时，一些激发态原子分子会自发辐射。我们通过这些辐射来获得信号。
3.检测器特点
1）灵敏度高（PPb级）
2）实用性高（通用性检测器）
3）稳定性高（物质不直接接触电极）
4）解决其他检测器的难点（氖的检测，氧氩分离）
5）主峰屏蔽
技术指标
1.检测限（ppb）：
|
组 分 |
H2 |
O2 |
N2 |
CH4 |
CO |
CO2 |
Ne |
|
Ar载气检测限 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
He载气检测限 |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
0.5 |
1 |
2.控温参数：
|
控温范围 |
室温+5℃~450℃； |
|
温度设定精度 |
0.1℃ |
|
程序升温速度 |
60℃/min |
|
程升阶数 |
32阶程序升温 |
|
程升速率 |
0.1~120℃/min（增量0.1℃） |
|
最大运行时间 |
999.99分钟 |
|
可运行柱流失补偿（双通道） |
|
加热区 |
|
6个独立控制加热区控制（不包括炉箱温控，两个进样口、两个检测器、；两个辅助加热区 |
|
辅助加热区使用温度 |
300℃ |
3.系统配置：
（1）北京GC--9280型气相色谱仪
（2）等离子发射检测器（PED）
（3）中心切割系统
（4）多柱箱系统
（5）纯化器
（6）标准气体
（7）色谱柱
（8）载气减压阀
（9）无死体积取样阀
（10）专用色谱工作站
（11）VCR接头(选配）
（12）O2Ar分离系统(选配）
（13）电子气取样系统 (选配）;
适用于以下国家标准：
1）、高纯气标准
GB/T3634.2-2011 《纯氢、高纯氢和超纯氢》
GB/T 14599-2008《纯氧、高纯氧和超纯氧》
GB/T 8979-2008《纯氮、高纯氮和超纯氮》
GB/T 4842-2017《氩》
GB/T 4844-2011 《纯氦、高纯氦和超纯氦》
GB/T 17873-2014《纯氖和高纯氖》
GB/T 5829-2006《氪气》
GB/T 5828-2006《氙气》
GB/T 33102-2016《纯甲烷和高纯甲烷》
GB 1886 228-2016《食品国家标准 食品添加剂 液体二氧化碳》
GB/T 23938-2009 《高纯二氧化碳》
GB/T28125.1-2011《空分工艺中危险物质的测定》
2）、电子气标准
GB/T 16942《电子工业用气体 氢》
GB/T 16943-2009《电子工业用气体 氦》
GB/T 16944《电子工业用气体 氮》
GB/T 16945-2009《电子工业用气体 氩》
GB/T 14604《电子工业用气体 氧》
GB/T 14600-2009《电子工业用气体 氧化氩氮》
GB/T 14601《电子工业用气体 氨》
GB/T18867-2014《电子工业用气体 六氟化硫》
GB/T 15909《电子工业用气体 硅烷》
GB/T 21287-2007《电子工业用气体 三氟化氮》
